Vạch 9.3 – Vạch mũi tên chỉ hướng
Vạch mũi tên chỉ hướng trên mặt đường được sử dụng để chỉ hướng xe phải đi. Mũi tên chỉ hướng chủ yếu sử dụng ở các nút giao có tách nhập làn và trên đường có nhiều làn xe. Mũi tên cũng có thể được sử dụng cho các phần đường xe chạy một chiều để xác nhận hướng giao thông.
- Tên theo QCVN
- Vạch mũi tên chỉ hướng trên mặt đường
- Nhóm
- Các loại vạch khác
- Màu
- Trắng
- Nguồn
- Phụ lục G, trang 195
Quy cách
- Màu sắc của mũi tên chỉ đường là màu trắng.

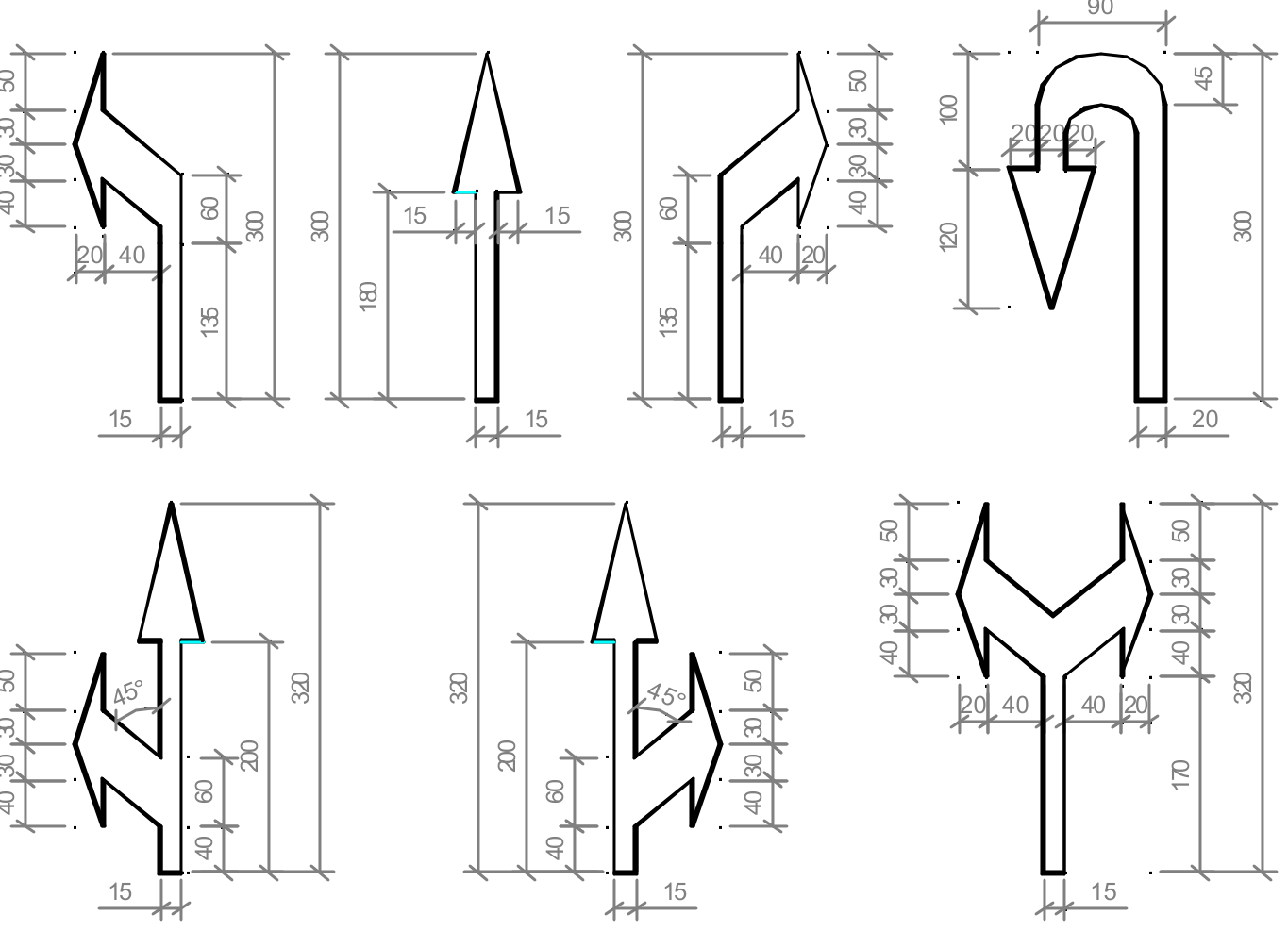

- Tùy theo tốc độ xe chạy m à chọn kích thước các mũi tên phù hợp theo nguyên tắc tốc độ xe chạy càng lớn thì kích thước mũi tên càng lớn. Kích thước mũi tên thể hiện trên Hình G.73 áp dụng cho các đường có tốc độ xe chạy thấp. Kích thước mũi tên ghi ngoài ngoặc đơn thể hiện trên Hình G.74 áp dụng cho các đường có tốc độ xe chạy cao. Kích thước mũi trên ghi trong ngoặc đơn thể hiện trên Hình G.74 áp dụng cho đường ô tô cao tốc và các đường có tốc độ thiết kế ≥ 100 km/h. 202020 40 20 45° 45° 40 20 chạy thấp 180(270) (135) (150) (150) 60 100 60 100 200(300) 404040 (90) (90) (60) (60) (60) (90) (90) 120(180) 120(180) 600(900) 600(900) 600(900) 600(900) (135) (135) 240(360) (45) (45) 80 40 360(540) 270(405) 270(405) (60) (120) (120)(60) (45) (45) (45) (60) (150) (150) 60 100 60 100 (90) (90) (90) (90) 600(900) 600(900) 600(900) (135) (135) (150) (150) 60 100 60 100 45° 45° 80 40 360(540) 360(540) (90) (90) (60) (120) (120) (60) (450) (90) (90) (180) (180) (135) (135) (60) (60) (45) (45) (45) xe chạy cao
